통신망(Communication Network)은 정보를 전달하기 위해서 통신 규약에 의해 연결한 통신 설비의 집합입니다.



네트워크 설치구조는 장치들의 물리적 위치에 따라 총 5개로 나누어집니다.



1. 성형(Star, 중앙 집중형)

: 성형은 별 모양처럼 생겼다고 해서 성형이라고 합니다. 중앙에 메인 컴퓨터가 있고, 이를 중심으로 단말장치들이 연결되는 중앙 집중식의 네트워크 구성 형태입니다.



• 포인트 투 포인트(Point to Point) 방식으로 회선을 연결합니다.
  • 점대점 프로토콜(영어: Point-to-Point Protocol, PPPPPP)은 네트워크 분야에서 두 통신 노드 간의 직접적인 연결을 위해 일반적으로 사용되는 데이터링크 프로토콜이다. [출처 - 위키백과]
•  각 단말장치들은 중앙 컴퓨터를 통하여 데이터를 교환합니다.
• 중앙 집중식이므로 교환 노드의 수가 가장 적은 특징이 있습니다.
• 장점 : 단말 장치의 추가와 제거가 쉽습니다.
• 단점 : 하나의 단말장치가 고장 나더라도 다른 단말 장치에는 영향을 주지 않지만, 중앙 컴퓨터가 고장 나면 전체 통신망의 기능이 정지됩니다.

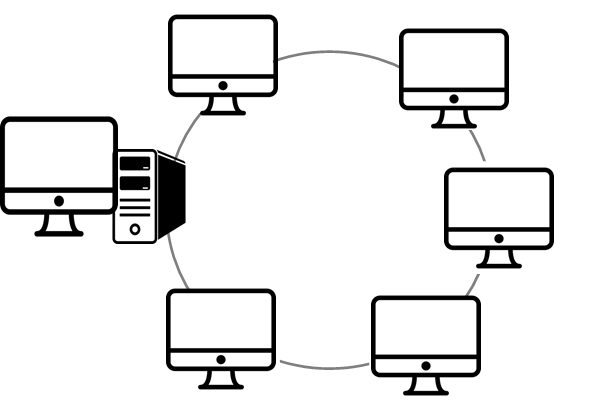

2. 링형(Ring, 루프형)

: 링형은 컴퓨터와 단말장치들을 서로 이웃하는 것끼리 포인트 투 포인트 방식으로 연결시킨 형태입니다.



• 분산 및 집중 제어 모두가 가능합니다.
• 단말장치의 추가/제거 및 기밀 보호가 어렵습니다.
• 각 단말장치의 전송 지연이 발생할 수 있습니다.
• 데이터는 단방향 또는 양방향으로 전송할 수 있으며, 단방향 링의 경우 컴퓨터, 단말장치, 통신 회선 중 어느 하나라도 고장 나면 전체 통신망에 영향을 미칩니다.
• (양방향 링 : 노드에 이상이 생겼을 경우 다른 방향으로 우회할 수 있으므로, 한쪽 노드에 문제가 있어도 정상적인 노드들끼리는 통신이 가능합니다.)



3. 버스형(Bus)

: 버스형은 한 개의 통신 회선에 여러 대의 단말장치가 연결되어 있는 형태입니다.



• 물리적 구조가 간단하고, 단말 장치의 추가와 제거가 용이합니다.
• 회선에 연결된 단말 장치가 고장나더라도 통신망 전체에 영향을 주지 않기 때문에 신뢰성을 높일 수 있습니다.
• 기밀 보장이 어렵고, 통신 회선의 길이에 제한이 있습니다.



4. 계층형(Tree, 분산형)

: 계층형은 중앙 컴퓨터를 기준으로 트리모양으로 단말 장치가 연결되어 있는 형태입니다. 중앙 컴퓨터와 일정 지역의 단말장치까지는 하나의 통신 회선으로 연결시키고, 이웃하는 단말장치는 일정 지역 내에 설치된 중간 단말 장치로부터 다시 연결시키는 형태입니다.



• 분산 처리 시스템을 구성하는 방식입니다.







5. 망형(Mesh)

: 망형은 모든 지점의 컴퓨터와 단말장치를 서로 연결한 형태로, 노드의 연결성이 높은 형태입니다.



• 많은 단말장치로부터 많은 양의 통신을 필요로 하는 경우에 유리합니다.
• 통신 회선의 총 경로가 가장 긴 특징이 있습니다.
• 통신 회선 장애 시 다른 경로를 통하여 데이터를 전송할 수 있습니다.
• 모든 노드를 망형으로 연결하려면 노드의 수가 n개 일 때, n(n-1)/2개의 회선이 필요하고, 노드당 n-1개의 포트가 필요합니다.
